基本型控制器DVP-EC3

DVP-EC3
适用于顺序控制与简易 RS-485 / MODBUS 通讯控制
► 主机点数：10 / 14 / 16 / 20 / 24 / 30 / 32 / 40 / 48 / 60
► 程序容量：4 k steps
► 通讯端口：内置 RS-232 与 RS-485 (10 / 14 点数不支持 RS-485)，
► 兼容 MODBUS ASCII / RTU 通讯协议
► 支持 2 点 (Y0、 Y1) 独立高速脉冲输出功能，最高可达 10 kHz
( 注：V8.00 版以上支持此输出功能 )

内置高速计数器
1相1输入		1相2输入		2相2输入
计数器	频宽	计数器	频宽	计数器	频宽
2/2	20kHz/10kHz	1	20kHz	1	4kHz

电气规格

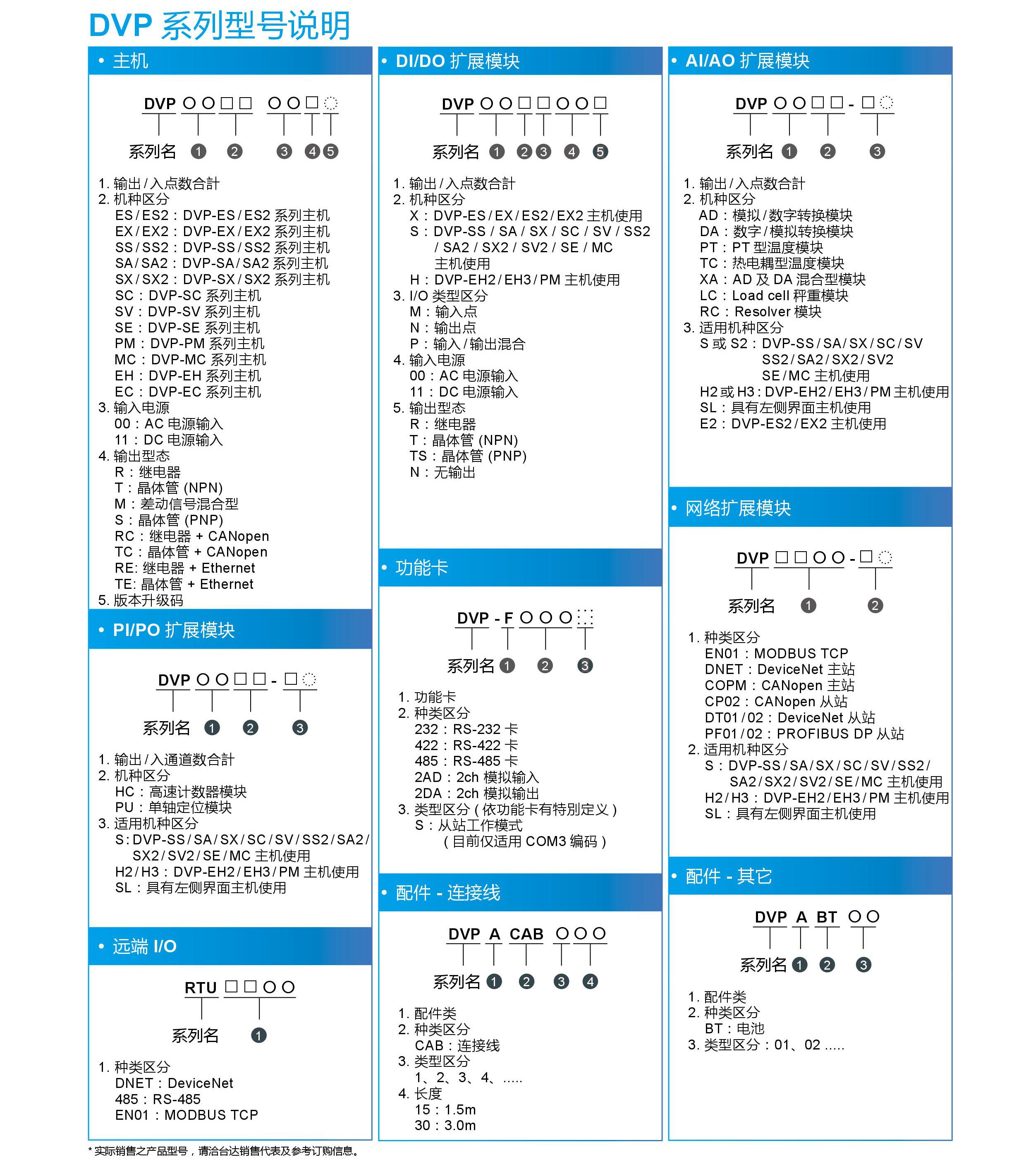

项目类型	10EC00x3	14EC00x3	16EC00x3	20EC00x3	24EC00x3	30EC00x3	32EC00x3	40EC00x3	48EC00x3	60EC00x3
电源电压	100~240VAC（-15%~10%），50/60Hz±5%
动作规格	当电源缓升至 95 ~ 100VAC 时， PLC 开始动作，当电源缓降至 70VAC 时，PLC 停止动作。电源瞬间断电 10ms 以内继续运行。
电源保险丝容量	2A/250VAC
消耗电力（VA）	12			15.6					22.5
DC24V 电流输出 *1	200mA			300mA					400mA
电源保护	DC24V 输出具短路保护
突波电压耐受量	1,500VAC (Primary-secondary), 1,500VAC (Primary-PE), 500VAC (Secondary-PE)
绝缘阻抗	> 5MΩ at 500VDC（所有输出∕入点对地之间 500VDC）
噪声免疫力	ESD (IEC 61131-2, IEC 61000-4-2): 8kV Air Discharge EFT (IEC 61131-2, IEC 61000-4-4): Power Line: 2kV, Digital I/O: 1kV, Analog & Communication I/O: 1kV RS (IEC 61131-2, IEC 61000-4-3): 26MHz ~ 1GHz, 10V/m
接地	接地配线的线径不得小于电源端 L, N 之线径（多台 PLC 同时使用时，请务必 单点接地）
操作∕储存环境	操作： 0°C ~ 55°C（温度）， 5 ~ 95%（湿度）污染等级 2 储存： -25°C ~ 70°C（温度）， 5 ~ 95%（湿度）
认证标准	UL508 European community EMC Directive 89/336/EEC and Low Voltage Directive 73/23/EEC
耐振动∕冲击	国际标准规范 IEC61131-2, IEC 68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27 (TEST Ea)
RS-485 通讯口	无		有

*1：此电源输出不建议供应触摸屏（HMI）产品使用

输入点电气规格
输入端编号		X0 ~ X3	X4 ~ X17	X20 ~ #1
数字输入點形式		直流（漏型或源型）
输入电流		24VDC， 5mA
最高切换频率		20kHz	10kHz	60Hz
动作位准	Off → On	15VDC 以上
	On → Off	5VDC 以下
反应时间	Off → On	< 25us	< 50us	< 10ms
	On → Off	< 10us	< 20us	< 15ms
滤波时间	X0 ~ X17	约 10ms（由 D1020 及 D1021 可作 0 ~ 20ms 的调整）



输出点电气规格
输出点形式		继电器-R	晶体管-T
电压规格		240VAC, 30VDC 以下	5 ~ 30VDC #2
最高切换频率		1Hz	一般点	10kHz#4
反应时间	Off → On	约 10ms	< 30us	< 20us
	On → Off		< 350us	< 50us
最大负载		电阻性	2A/1 点（5A/COM）	0.5A/1 点（4A / ZP）
		电感性	#3	15W (30VDC)
		灯泡	20WDC/100WAC	2.5W (30VDC)

#1：主机上最大点数编号请参考「输入∕输出端子台配置」。
#2： UP, ZP 必须外加辅助电源 24VDC (-15% ~ +20%) 额定消耗约 1mA/点。
#3：生命周期曲线图请参阅英文版[Figure 3]。
#4： 適用於所有主机的 Y0~Y3，其余点数皆为一般点。
